Tời điện mini PA500

   Tời điện mini PA500 là dòng máy tời công suất nhỏ được người dân sử dụng khá phổ biến. Dùng để nâng hạ nhưng vật nhỏ nhẹ có tải trọng nhỏ hơn 250kg. Với chiều cao nâng hạ từ 12 mét đến 30 mét đáp ứng được hầu hết các công việc cẩu kéo, nâng hạ. Đây là modern máy tời điện mini được người dân ưu tiên chọn dùng cho những công trình có quy mô vừa và nhỏ.

  Hãy cùng khám phá tìm hiểu chi tiết về máy tời điện mini PA500 Hòa Phát!

I. Thông số kỹ thuật tời điện mini PA500

• Modern: PA500
• Xuất xứ: Trung Quốc
• Tải trọng nâng trên mác: 250/500 kg (1 móc/2 móc)
• Tải trọng nâng thực tế: 150kg/1 móc - 200kg/ 2 móc
• Chiều cao nâng hạ: 12 mét - 30 mét
• Tốc độ nâng: 06 - 12 mét/phút
• Tốc độ vòng tua: 1400 vòng/phút
• Công suất động cơ: 1020W
• Bảo hành : 06 tháng tại TTBH Hòa Phát

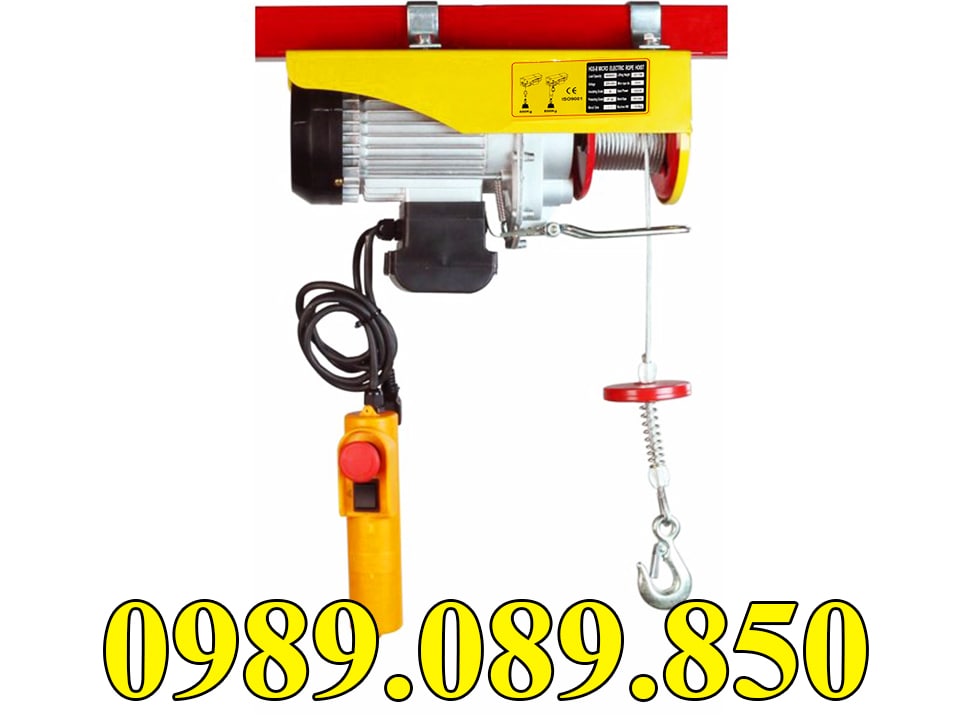

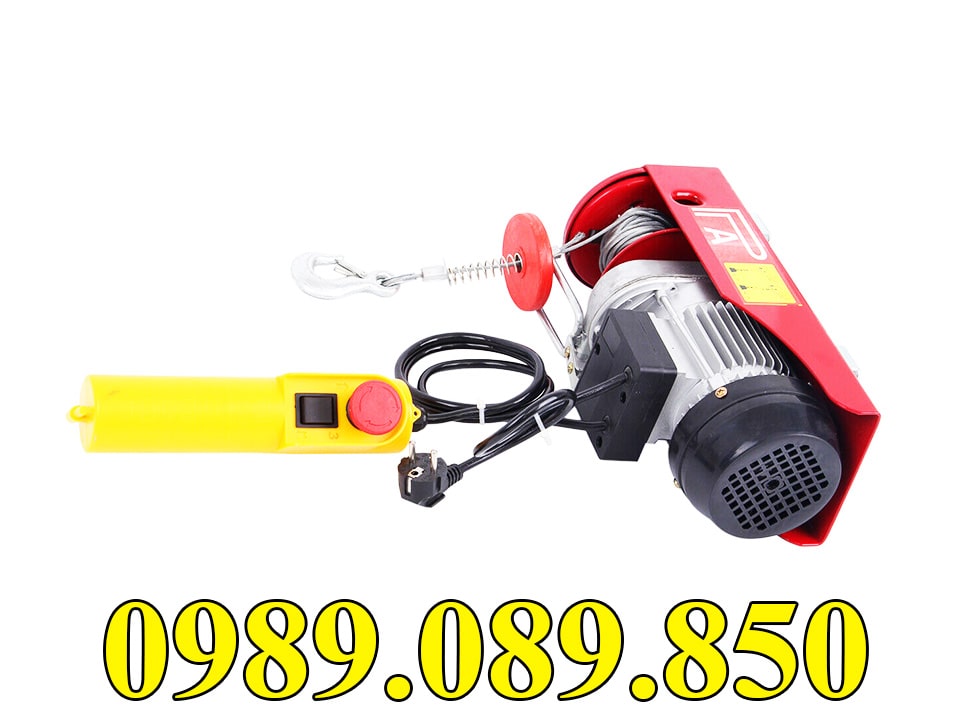

Hình ảnh máy tời điện mini PA500

II. Cấu tạo cơ bản của máy tời điện mini PA500

- Cần nắm được cách sử dụng của tời điện mini PA500 để đạt được hiệu quả sử dụng cao cũng như giúp tời hoạt động bền lâu, tăng tuổi thọ của tời điện.

- Tời điện mini có cấu tạo đơn giản gồm các bộ phận sau:

1. Vỏ thép bảo vệ động cơ máy tời điện
2. Động cơ máy tời điện
3. Hệ thống cáp tải và tang cuốn cáp
4. Móc tải và Puly sơ cua đi kèm
5. Tay điều khiển tời điện
6. Dây điện nguồn
7. Phụ kiện đi kèm hỗ trợ lắp đặt máy tời

1. Vỏ bảo vệ máy tời

- Lớp vỏ thép ngoài có sức chống chịu va đập tốt bảo vệ máy tời điện.

- Được phủ lớp sơn chống han rỉ, cách điện giúp đảm bảo độ bền cho máy và an toàn cho người sử dụng.

- Mặt lưng có chứa các lỗ ốc là nơi dùng để gắn kết, lắp đặt tời điện để treo lên sử dụng.

- Mặt hông phải có thông số kĩ thuật cơ bản, định mức sử dụng của modern tời giúp khách hàng dễ nhận biết sử dụng.

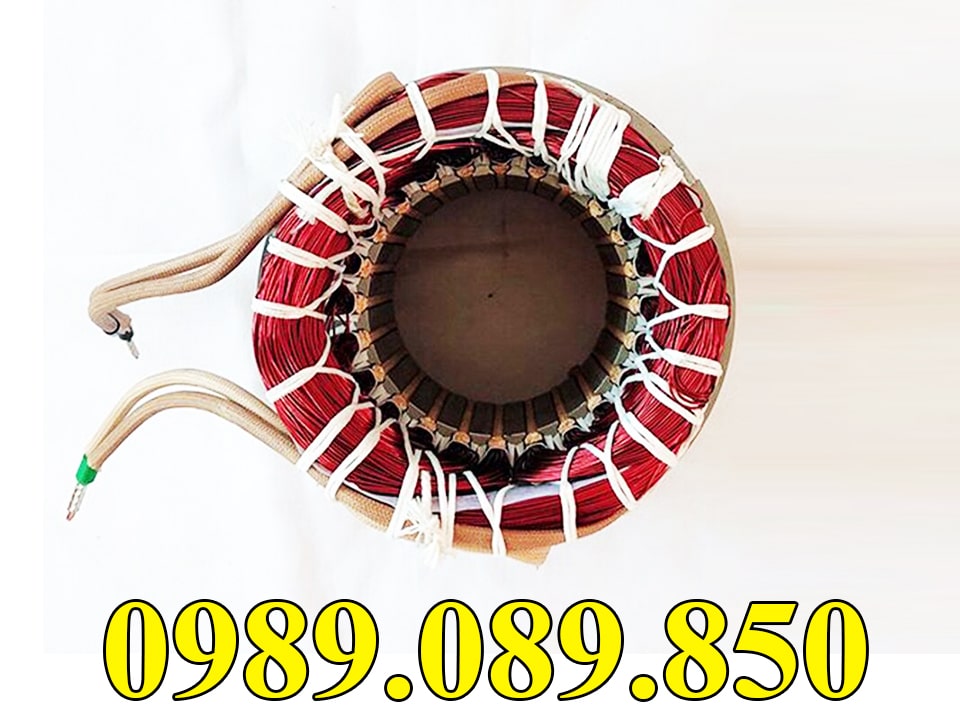

2. Động cơ máy tời điện PA500

- Động cơ điện máy tời chính là bộ phận chuyển đổi từ năng lượng điện sang năng lượng cơ học thông qua hiệu ức điện từ.

- Modern tời điện PA500 sử dụng động cơ có công suất 1050w, sức kéo thực tế khách hàng sử dụng đạt 200kg - 250kg.

- Động cơ máy tời điện có cấu tạo gồm 2 phần: Stator và Rotor lồng sóc.

•    Stator lõi được cấu tạo từ 100% đồng chất lượng, nhờ thế mà hiệu suất nâng hạ cao nhưng lại tiết kiệm điện năng.



•    Rotor lồng sóc được ghép từ các thanh thép và thanh dẫn là hệ thống dây đồng chất lượng, 2 vòng đoản mạch ở 2 đầu...nhờ đó mà máy tời khả năng hoạt động tốt, nhanh chóng đạt hiệu quả cao.

     - Tời điện mini còn được thiết kế thêm bộ phận thông gió - quạt gió làm mát động cơ, điều này sẽ làm hạ nhiệt động cơ máy khi hoạt động liên tục, tránh tính trạng nóng quá gây cháy động cơ hỏng máy. Vì thế mà tời điện mini có thể làm việc liên tục trong 4-6 giờ.

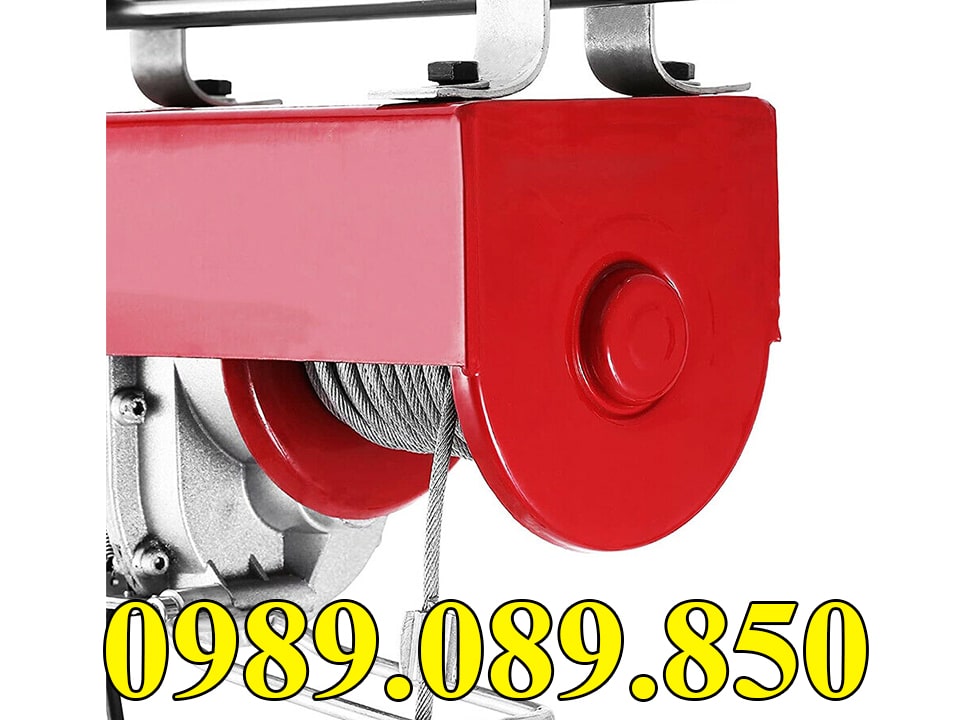

3. Hệ thống cáp tải và tang cuốn cáp

- Modern tời điện mini PA500 có kết cấu cáp phi 4, độ dài 12 mét và 30 mét

- Cáp tải là cáp lụa được cấu thành từ thép bện xoắn có tác dụng tăng sức chống chịu, tăng độ bền, chống han rỉ, đứt gãy, đảm bảo an toàn cho người sử dụng.

   - Hệ thống tang cuốn cáp được thiết kế thông minh, khi cuốn cáp lại sẽ tránh được tình trạng rối cáp, lồng cáp. Tang cuốn được thiết kế có độ dài hơn so với dòng tời thông thường, giúp khách hàng có thể cuốn thêm cáp dài hơn, phục vụ trong trường hợp cẩu kéo ở nơi có độ cao trên 30 mét.

   - Ngay vị trí phía dưới tang cuốn cáp, tời điện mini có thiết kế thêm chốt chống va đập, điều này có tác dụng khi chúng ta kéo hết cáp vào tang, chốt này sẽ phanh chặn móc tải không va đập vào tời điện, đảm bảo an toàn cao.

4. Móc tải và Puly đi kèm

- Móc tải vật của tời điện được làm từ thép có độ bền cao, không bị oxy hóa, sức chống chịu tốt.

   - Puly đi kèm sử dụng trong trường hợp tời điện mini đi 2 đường cáp. Khi đó chiều cao nâng hạ sẽ giảm đi 1/2 so với ban đầu nhưng tải trọng nâng lại tăng lên 150%. PA500 cáp 30 mét khi sử dụng 2 đường cáp tải sẽ nâng được 250kg với độ cao là 15 mét.

   - Cách để tời điện mini sử dụng 2 đường cáp nâng hạ:

+ Luồn cáp qua puly sơ cua và dùng chốt để chắc chắn puly đã treo vào dây cáp.

+ Móc tải ban đầu bạn móc vào lỗ hổng nằm ở mặt hông của tời. Khi đó móc tải chính sẽ trở thành móc phụ, Puly đi kèm sẽ là móc tải vật, dây cáp được gập đôi và tời điện hoạt động đi 2 đường cáp.

Hình ảnh mình họa khi tời điện mini hoạt động bằng cách đi 2 đường cáp tải:

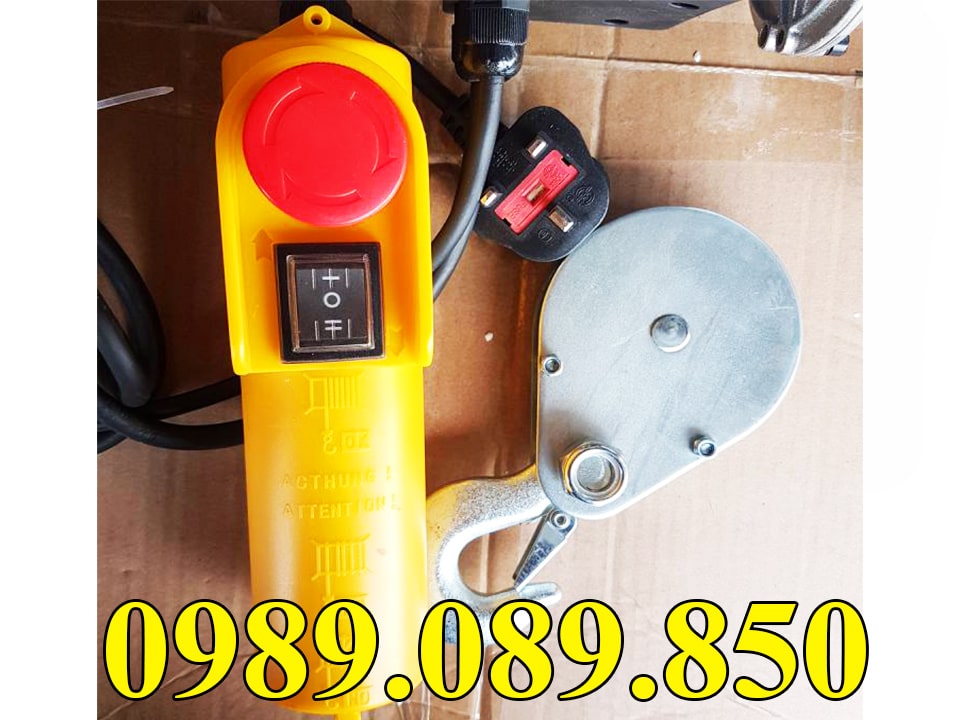

5. Tay điều khiển tời điện mini

Cấu tạo tay điều khiển đơn giản như sau:

-  Xét bên ngoài gồm 2 phần:

   + Nút Phanh dừng khẩn cấp màu đỏ: Vô hiệu hóa nút công tác điều khiển, ứng phó trong trường hợp khẩn cấp, đảm bảo an toàn cao cho người sử dụng.

   + 2 Công tác điều khiển lên - xuống.

- Xét bên trong tời điện có 2 phần:

   + Vùng mạch điện

   + 1 tụ điện điều khiển

6. Dây điện nguồn vào

 - Giắc cắm điện nguồn vào là giắc 3 chân (2 chân nguồn và 1 chân mát) đảm bảo quy tắc an toàn điện, chống giật.

- Dây điện nguồn là dòng dây 4 lõi, bạn có thể dễ dàng tìm mua ở bất cứ cửa hàng điện nước nào khi có nhu cầu thay đổi chiều dài của dây.

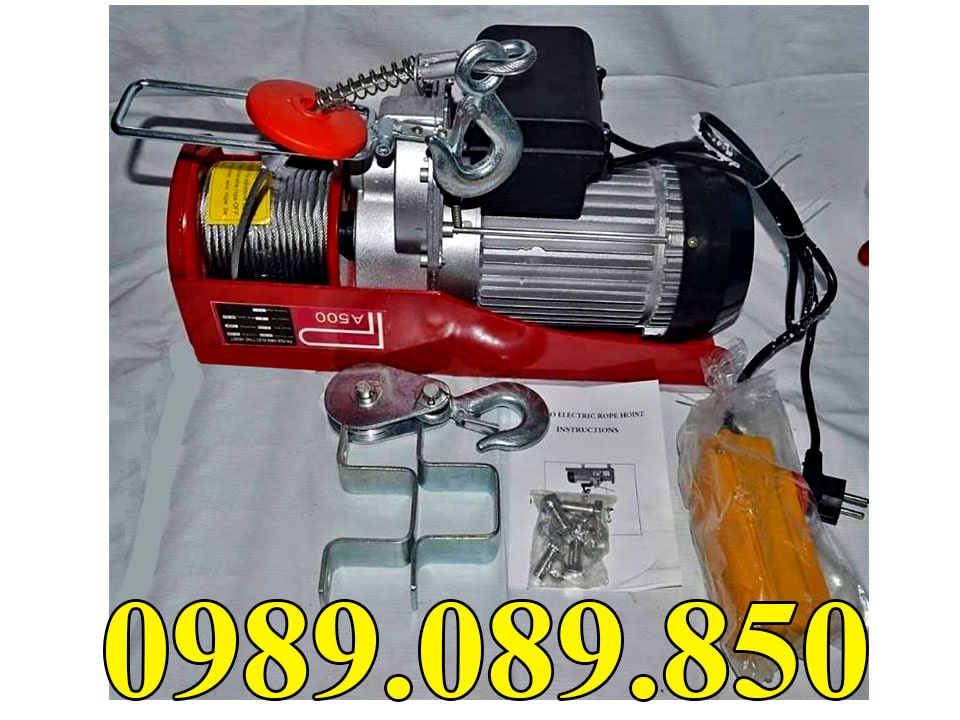

7. Phụ kiện đi kèm tời điện mini

- Hỗ trợ lắp đặt máy tời có bộ phụ kiện kèm theo là 1 bộ ốc vít và 2 thanh chữ U dùng để gắn kết tời vào thanh sắt hộp, treo tời cố định.

- Ngoài ra còn có 1 quyền cataloge và hướng dẫn sử dụng máy tời, giúp khách hàng nắm được cách sử dụng máy tời đạt hiệu quả nhất.

III. Nguyên lý hoạt động của tời điện mini PA500

- Modern tời điện PA500 có khả năng nâng hạ vật tải trọng trong phạm vi nhỏ hơn 250kg, không được phép nâng quá tải trọng trên để tránh cháy động cơ hoặc xảy ra bất an toàn khi sử dụng.

- Khi sử dụng tời, điều quan trọng cần nắm rõ đó là nguyên lý hoạt động của máy, từ đó có cách sử dụng chính xác mang lại hiểu quả làm việc và quan trọng có thể xử lý tốt trong trường hợp bất cập.

- Nguyên lý hoạt động của máy tời điện đơn giản như sau:

•      + Khi tời điện mini được cấp điện, bấm công tác " up/down(nâng lên/hạ xuống) " trên tay điều khiển, cấp nguồn điện vào động cơ tạo ra từ trường.
•      + Dòng từ trường này sẽ tạo ra tác dụng lên rotor máy tời, biến đổi từ năng lượng điện thành năng lượng cơ học và sẽ làm rotor quay.
•      + Lực quay từ rotor làm chuyển động bánh răng hộp số. Nhờ cơ chế truyền động từ bánh răng tác động lên tang quấn cáp, làm tang quấn cáp quay theo chiều nhả cáp khi hạ vật xuống và theo chiều cuốn cáp khi nâng vật lên.

IV. Ứng dụng tời điện mini PA500

- Tời điện mini thường được sử dụng trong các công trình vừa và nhỏ với mức tải trọng nâng từ 200 - 250kg.

- Ứng dụng làm thang điện mini dùng để vận chuyển thực phẩm giữa các tầng của nhà hàng, hàng ăn, quán xá.

- Tời treo cố định trên tum nhà để di chuyển đồ đạc lên xuống.

- Được dùng để cẩu kéo trong các kho bãi, nhà xưởng nhỏ lẻ.

- Ngoài ra tời điện mini còn sử dụng kết hợp với con chạy tời điện 500kg, giúp tời di chuyển linh hoạt được theo hướng trái phải trên dầm I.

V. Hướng dẫn bảo dưỡng máy tời điện mini tại nhà

- Trong quá trình sử dụng máy móc, việc bảo dưỡng máy đúng cách, đúng thời điểm là điều vô cùng quan trọng, điều này quyết định tới 80% tuổi thọ của máy, tránh được sự oxy hóa của môi trường.

- Kiểm tra máy và động cơ định kỳ sẽ nắm được tình trạng máy ra sao, giúp khắc phục được những hỏng hóc, hạn chế được những rủi ro trong khi làm việc, đảm bảo anh toàn cho người sử dụng.

- Hướng dẫn bảo dưỡng máy tời điện mini đơn giản:

+ Thời gian bảo dưỡng định kì là 4 tháng/ lần

+ Cần kiểm tra tình trạng của những bộ phận sau:

• Cáp tời có bị han rỉ, đứt gãy không
• Dây điện nguồn vào và dây điện tay điều khiển của máy
• Tang cuốn cáp có ổn định, để đảm bảo cáp được cuốn vào tang không bị lồng cáp, rối cáp.

+ Tra dầu mỡ vào cáp khi ngưng sử dụng một thời gian để tránh tình trạng bị oxy hóa

   Nắm rõ được các bảo dưỡng trên sẽ giúp tăng tuổi thọ độ bền cho máy tời điện của bạn, đặc biệt giảm thiểu tình trạng hỏng hóc, han ri, đảm bảo an toàn lao động, giảm thiểu tai nạn và những trường hợp khẩn cấp... đồng thời giảm được chi phí trong quá trình sử dụng, tiết kiệm ngân sách cho khách hàng.

  Tời điện PA500 là modern tời có khả năng nâng hạ với mức tải trọng dưới 250kg, đáp ứng nhu cầu nâng hạ của các nhà xưởng, các công trình có quy mô vừa và nhỏ. Đây là sự lựa chọn thông minh và phù hợp của đa số người tiêu dùng.

  Nếu bạn đang cần một trợ thủ hỗ trợ nâng hạ, vận tải thì PA500 chính là người bạn đồng hành giúp sức đắc lực. Hãy liên hệ tới số Hotline Hòa Phát 0989.089.850 - 08.6786.6788 để được tư vấn, báo giá và chọn mua máy tời phù hợp nhất với mình.
