Pa lăng xích lắc tay Kondotec 0.75 tấn 1.5 mét

Pa lăng xích lắc tay Kondotec KT-L 0,75 tấn

I. Giới thiệu chung về dòng pa lăng xích lắc tay Kodontec :

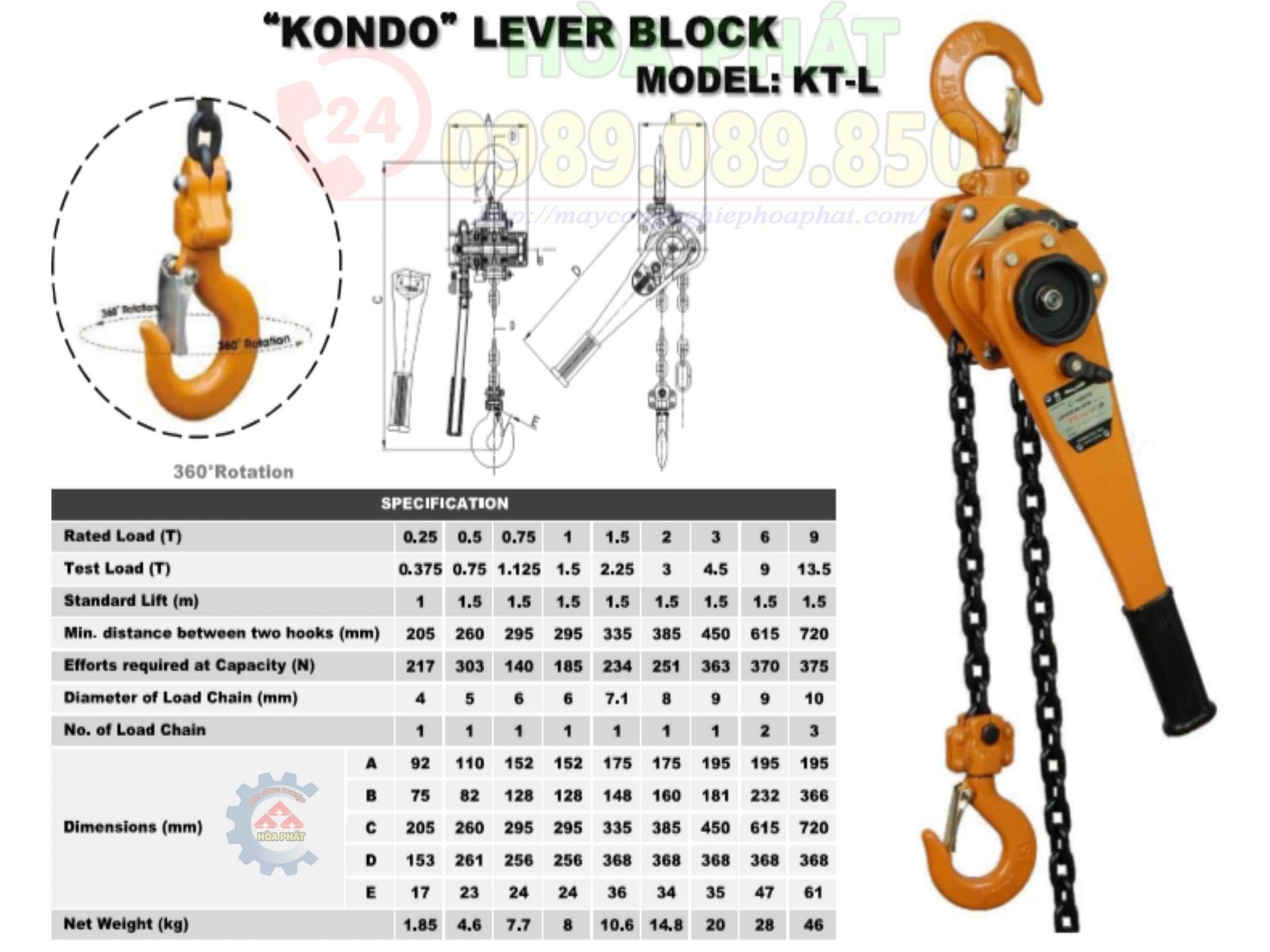

II. Thông số kỹ thuật Pa lăng xích lắc tay Kondotec 0.75 tấn

• Hãng sản xuất: Kondotec
• Xuất xứ : Nhật Bản
• Model: KT - L0.75
• Tải trọng nâng: 0.75 Tấn
• Khả năng vượt tải: 1.125 Tấn
• Chiều cao nâng hạ: 1.5 mét ( Có thể thay xích theo nhu cầu )
• Kết cấu xích tải: 6mm - 1
• Đường xích tải: 1 đường
• Khối lượng: 7.7kg
• Khoảng cách nhỏ nhất giữa 2 móc : 295 mm
• Bảo hành: 12 tháng

III. Cấu tạo chi tiết và ưu điểm vượt trội của pa lăng xích lắc tay Kondotec :

* Cấu tạo chi tiết pa lăng xích lắc tay KT-L :

• Vỏ thân pa lăng: Làm bằng hợp kim thép cường lực, chống va đập, bảo vệ các bánh răng bên trong.
• Tay đòn (Cần gạt): Tay quay bọc cao su, tích hợp cóc chuyển đổi 2 chiều để điều chỉnh hướng nâng hoặc hạ.
• Móc treo và móc cẩu: Chế tạo từ thép rèn nhiệt luyện, xoay 360 độ, trang bị lẫy an toàn chống tuột xích.
• Xích tải: Gồm 1 đường xích hợp kim phi 6mm cường độ cao, chịu mài mòn và chịu lực trực tiếp.
• Hệ thống phanh tự động: Phanh cơ học ma sát tự động kích hoạt giữ tải an toàn khi dừng lắc tay.
• Bánh răng truyền động: Hệ bánh răng hành tinh giúp tối ưu hóa và khuếch đại lực gạt của tay đòn.
• Bánh xích: Trục quay có rãnh khớp chính xác với mắt xích để cuốn hoặc nhả xích trơn tru.

* Ưu điểm vượt trội của pa lăng xích lắc tay Kondotec Nhật Bản:

• Vật liệu cao cấp: Khung vỏ kết cấu từ hợp kim thép đúc dạng lồi dày dặn, giúp bảo vệ tối đa các chi tiết bánh răng bên trong khỏi va đập mạnh.
• Xích tải cường độ cao: Sử dụng hệ thống xích đơn Grade 80 chịu tải và chống mài mòn cực tốt. Móc cẩu bằng thép rèn chịu nhiệt có khả năng xoay 360 độ và tích hợp lẫy cài an toàn.
• Hệ thống phanh thông minh: Trang bị phanh tự động (Weston) cùng chốt hãm bánh răng cóc, tự động giữ chặt tải ngay khi ngừng tác động lực lắc, chống trượt tải tuyệt đối.
• Linh hoạt vị trí sử dụng: Thiết bị cho phép xả xích tự do (Free Spooling) khi không mang tải để nhanh chóng điều chỉnh vị trí móc. Cấu tạo thông minh hỗ trợ kéo căng vật liệu theo cả phương đứng, phương ngang hoặc phương xiên.

IV. Nguyên lý hoạt hộng của pa lăng xích lắc tay Kondotec Nhật Bản :

1. Cơ cấu điều hướng (Chế độ hoạt động) :

• Chế độ nâng/kéo (\(\uparrow \)): Con đội (cá khóa) ăn khớp với bánh răng cóc theo chiều kim đồng hồ.
• Chế độ hạ/nhả (\(\downarrow \)): Con đội ăn khớp ngược lại để hạ vật từng nấc một.
• Chế độ tự do (Neutral): Hệ thống ly hợp giải phóng đĩa xích, cho phép kéo tự do dây xích bằng tay để điều chỉnh nhanh độ dài móc.

2. Quy trình khuếch đại lực khi nâng vật :

 [Lực lắc tay người] ➔ [Tay cầm cơ học] ➔ [Trục truyền động]
➔ [Hệ bánh răng giảm tốc] ➔ [Đĩa xích tải] ➔ [Móc nâng vật]

• Tác dụng lực đòn bẩy: Người vận hành lắc tay cầm qua lại. Chiều dài của tay cầm đóng vai trò là một đòn bẩy cơ học đầu tiên giúp tăng lực ép.
• Truyền động trục trung tâm: Chuyển động lắc kích hoạt cơ cấu bánh cóc (ratchet & pawl), làm quay trục truyền động trung tâm theo một chiều cố định.
• Khuếch đại lực qua bánh răng: Trục trung tâm làm quay hệ thống bánh răng hành tinh (bánh răng giảm tốc) bên trong thân pa lăng. Nguyên lý giảm tốc độ quay từ bánh răng nhỏ sang bánh răng lớn giúp mô-men xoắn được nhân lên nhiều lần, biến lực lắc nhẹ của tay thành lực kéo mạnh mẽ.
• Cuộn xích tải: Bánh răng lớn cuối cùng làm quay đĩa xích tải, trực tiếp cuốn dây xích và kéo móc tải cùng vật nặng 0.75 tấn lên cao.

3. Nguyên lý giữ tải và an toàn (Hệ thống phanh) :

• Tự động khóa dưới tải: Trọng lượng của vật nặng tạo ra lực kéo ngược lên xích tải. Lực kéo này ép chặt đĩa phanh và má phanh ma sát vào nhau tạo thành một khối vững chắc.
• Chốt hãm ngăn lùi: Lúc này, một con cóc hãm (pawl) được đẩy bởi lò xo sẽ khóa chặt vào bánh răng cóc, ngăn hoàn toàn hệ thống quay ngược. Do đó, khi bạn buông tay khỏi tay cầm, vật nặng vẫn được treo cố định trên không trung một cách an toàn.

V. Ứng dụng pa lăng xích lắc tay Kondotec sử dụng trong thực tế :

1. Ngành xây dựng và công trình :

• Lắp đặt kết cấu: Định vị, căn chỉnh và giữ cố định các dầm thép, xà gồ hoặc giàn giáo trước khi hàn hoặc bắt bu lông.
• Căng cáp định hình: Sử dụng để kéo căng các loại dây cáp thép, dây định hình trong thi công cầu đường hoặc cột thu phát sóng.
• Di dời vật liệu: Kéo hoặc nâng các khối bê tông, ống cống, và máy móc xây dựng nhỏ ở các khu vực chật hẹp.

2. Sửa chữa và bảo dưỡng ô tô, cơ khí :

• Nhấc và định vị động cơ: Hỗ trợ kỹ thuật viên nhấc bốc động cơ, hộp số ra khỏi khoang máy ô tô hoặc hạ chúng vào đúng vị trí lắp đặt.
• Căn chỉnh máy móc: Kéo kéo, căng chỉnh các thiết bị máy công nghiệp nặng vào bệ móng trong không gian xưởng sửa chữa.

3. Ngành điện lực và bưu chính viễn thông :

• Kéo căng dây cáp: Đây là công cụ đắc lực để kéo căng dây điện cao thế, dây cáp viễn thông trên các cột điện.
• Nâng hạ máy biến áp: Hỗ trợ nhấc hoặc hạ các thiết bị phụ trợ, bình biến áp nhỏ lên trụ cột ở những địa hình xe cẩu không tiếp cận được.

4. Công nghiệp đóng tàu và vận tải biển :

• Cố định hàng hóa: Kéo và xích chặt các khối cấu kiện tàu biển hoặc container hàng hóa lớn để tránh xê dịch trong quá trình vận chuyển.
• Lắp ráp vỏ tàu: Căn chỉnh các tấm thép lớn của mạn tàu sát vào nhau trước khi tiến hành hàn cố định.

5. Khai thác khoáng sản và nông nghiệp :

• Hầm mỏ chật hẹp: Nâng hạ đất đá, thiết bị trong các hầm mỏ khai thác nơi có không gian siêu nhỏ và cấm sử dụng thiết bị điện để tránh cháy nổ.
• Nhổ rễ cây: Trong nông, lâm nghiệp, pa lăng lắc tay thường được móc vào gốc cây lớn để hỗ trợ lực kéo bứng rễ lên khỏi mặt đất.
