Máy uốn sắt GW40

Máy uốn sắt GW40 nhập khẩu

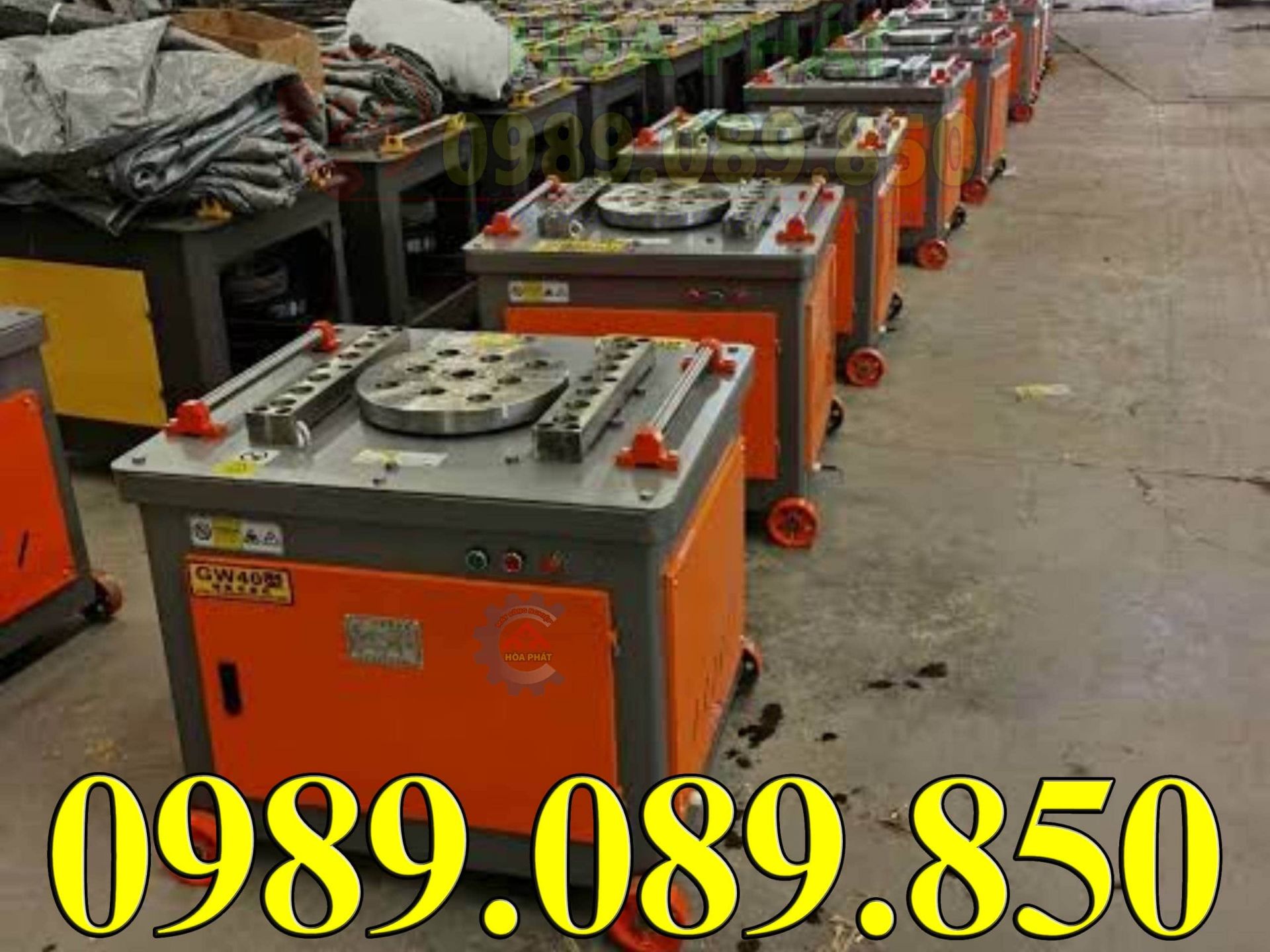

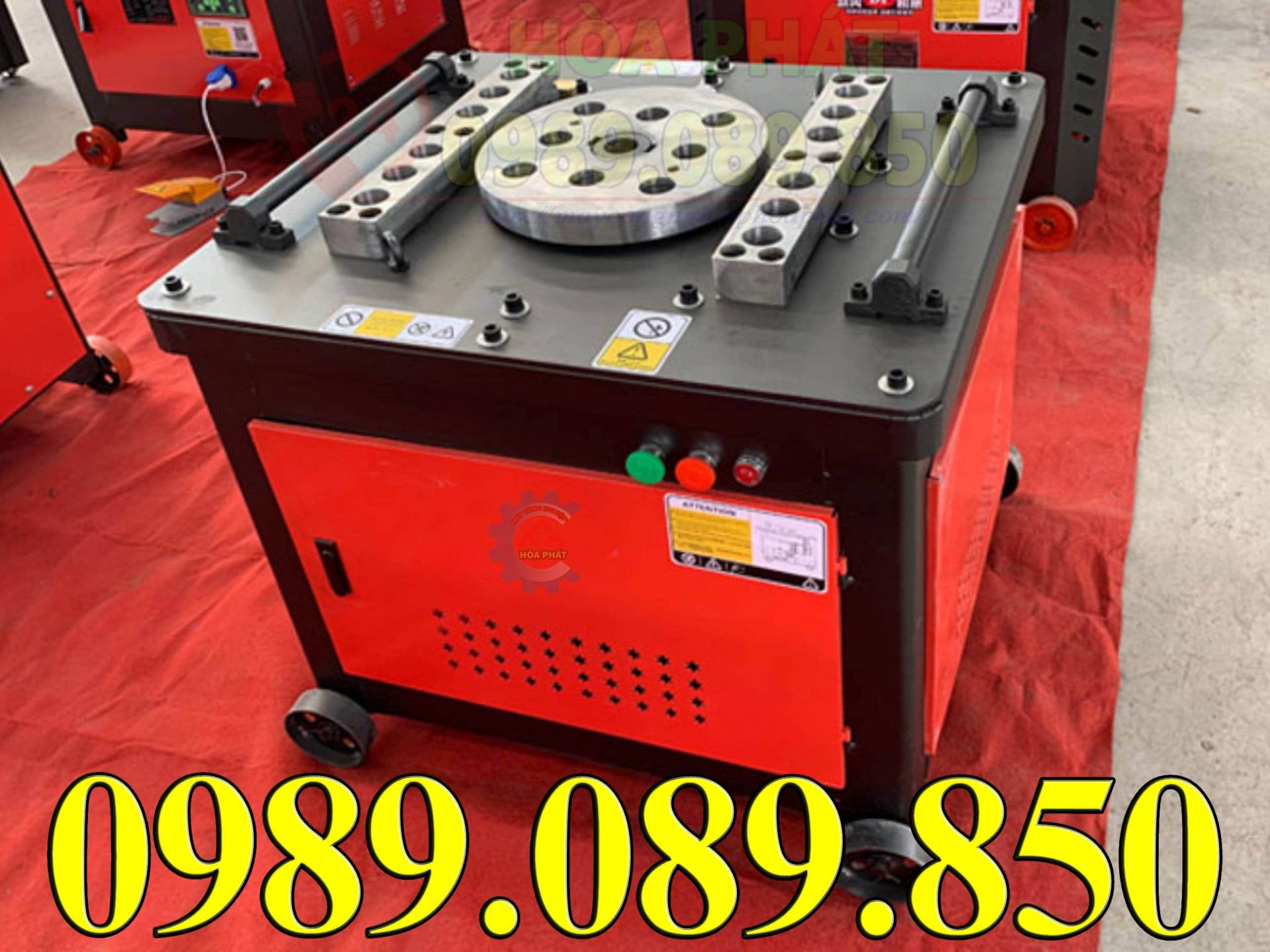

Máy uốn sắt GW40 là thiết bị công nghiệp chuyên dụng dùng để uốn và định hình các loại thanh sắt, thép carbon thông thường hoặc thép xoắn. Máy được ứng dụng rộng rãi tại các công trình xây dựng cầu đường, tòa nhà cao ốc và xưởng cơ khí gia công bê tông cốt thép

I. Thông số kỹ thuật máy uốn sắt GW40 :

• Model: GW40
• Công suất động cơ : 3.0 kW
• Điện áp sử dụng: 380V / 50Hz
• Khả năng uốn : Thép tròn từ φ6mm đến φ28mm (Thép gân/thanh gờ uốn tối đa φ25mm)
• Tốc độ trục quay mâm uốn : 20 – 30 vòng/phút
• Tốc độ uốn : 8 – 15 lần/phút
• Đường kính mâm quay uốn : 300mm – 350mm
• Kích thước máy (D x R x C) : Khoảng 860 × 760 × 710 mm
• Trọng lượng máy : 250kg
• Bảo hành : 12 Tháng

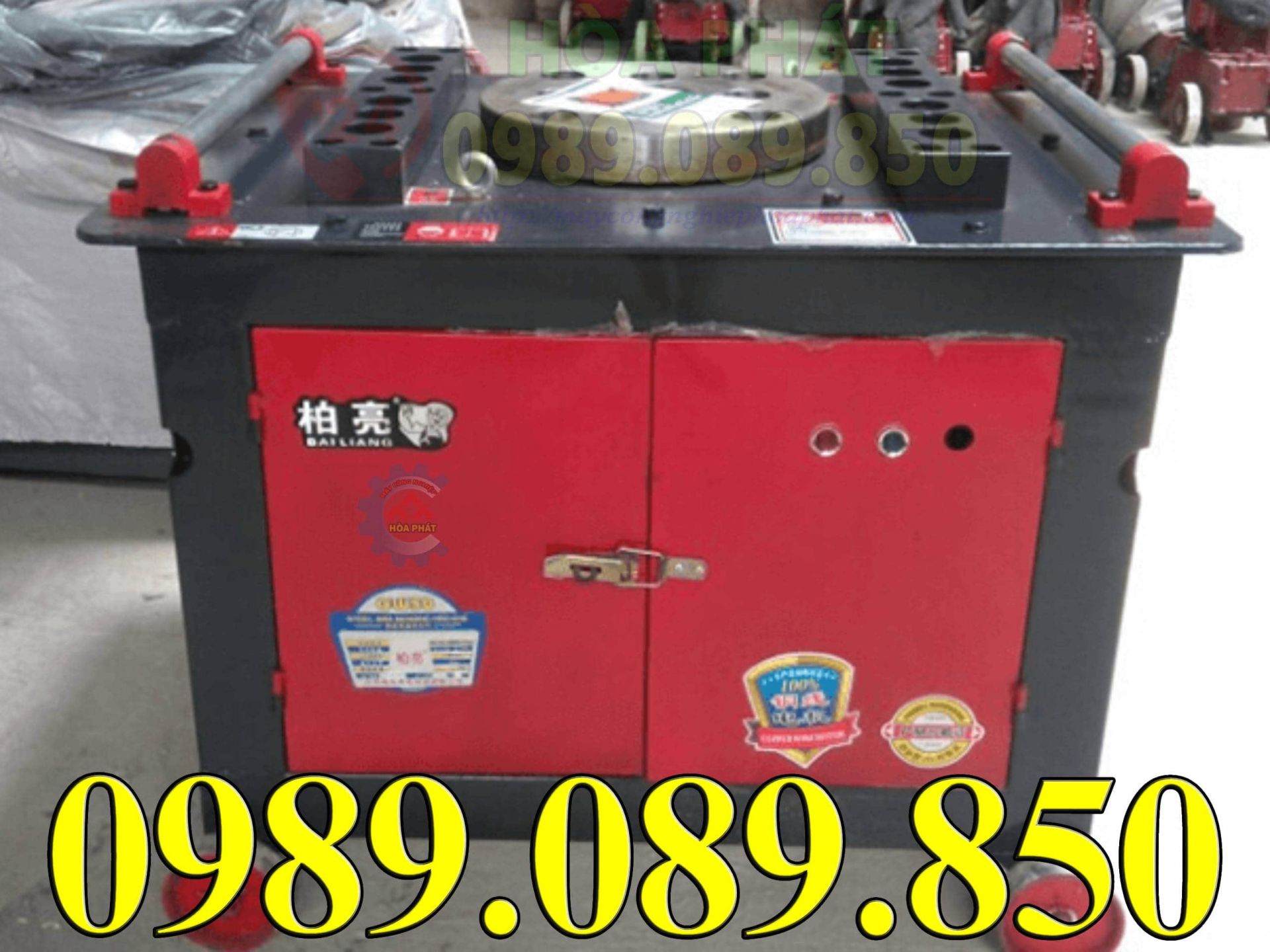

II. Cấu tạo chi tiết của máy uốn sắt GW40 :

1. Động cơ điện (Motor) :

• Bộ phận cung cấp năng lượng và tạo chuyển động chính cho toàn bộ máy.
• Sử dụng động cơ điện 3 pha (380V) với lõi quấn 100% bằng đồng nguyên chất.
• Công suất tiêu chuẩn đạt 3.0 kW giúp máy vận hành bền bỉ và tạo ra momen lực xoắn cực tốt.

2. Hệ thống truyền động (Hộp số và bánh răng) :

• Hộp số giảm tốc: Làm nhiệm vụ giảm tốc độ quay từ motor và tăng lực uốn cho mâm quay.
• Bánh răng và vành chậu: Được chế tạo từ thép hợp kim cao cấp qua xử lý nhiệt, đảm bảo khả năng chịu tải lớn, chống mài mòn và không bị biến dạng khi làm việc liên tục.
• Thiết kế hộp số dạng kín riêng biệt, giúp ngăn bụi bẩn và kéo dài tuổi thọ linh kiện.

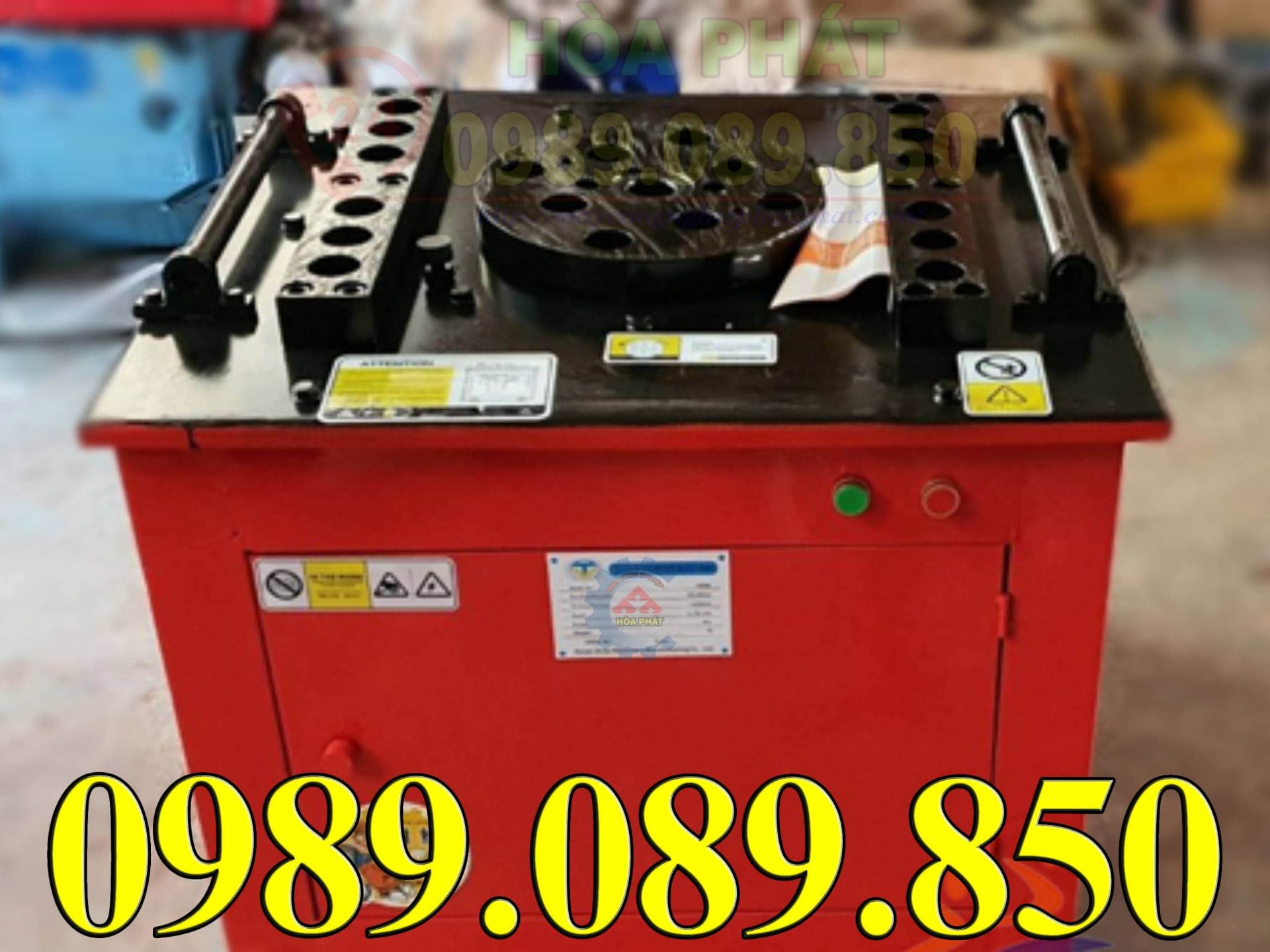

3. Hệ thống uốn (Bàn làm việc)

• Mâm uốn (Đĩa uốn): Làm bằng thép tấm hoặc thép mangan dày dặn, có khả năng quay 360 độ linh hoạt. Trên mặt mâm uốn có sẵn các lỗ để cắm chốt chặn.
• Bộ chốt chặn và rulo uốn: Gồm các thanh chốt định vị làm bằng hợp kim thép siêu cứng. Người thợ sẽ thay đổi vị trí các chốt này để điều chỉnh kích thước đai và các góc uốn khác nhau (như góc 90° hoặc 135°).

4. Khung vỏ máy và bộ phận di chuyển

• Khung máy: Chế tạo từ thép tấm dày (khoảng 3mm), thiết kế dạng hộp kín chắc chắn. Khung máy nặng (tổng trọng lượng máy khoảng 250kg) giúp chống rung lắc tối đa khi bẻ các thanh sắt lớn.
• Bánh xe di chuyển: Máy được trang bị 4 bánh xe bằng sắt cứng cáp dưới gầm, giúp công nhân dễ dàng di chuyển máy khắp công trường.

5. Hệ thống điều khiển an toàn :

• Bảng điều khiển: Nút bấm khởi động và dừng khẩn cấp được bố trí ngay bên hông máy để thao tác nhanh chóng.
• Công tắc giậm chân (Bàn đạp): Cho phép người vận hành dùng chân kích hoạt lệnh uốn, giúp giải phóng đôi tay để giữ và điều chỉnh thanh sắt an toàn, chính xác hơn.

III. Nguyên lý hoạt động máy uốn sắt GW40 :

1. Tiếp nhận nguồn điện và khởi động

• Động cơ điện được kết nối với nguồn điện 3 pha (380V).
• Khi bật công tắc, động cơ bắt đầu quay với tốc độ cao ổn định.

2. Truyền động và giảm tốc qua hộp số

• Lực quay từ trục động cơ truyền qua hệ thống dây curoa đến các cặp bánh răng hở và trục vít xoắn.
• Hệ thống bánh răng trong hộp số thực hiện nhiệm vụ giảm tốc độ quay đồng thời tăng mô-men xoắn (lực uốn) lên gấp nhiều lần.

3. Ép uốn thanh sắt trên mâm quay :

• Người vận hành đưa thanh sắt vào khe hở giữa chốt định vị ổn định và cối uốn trên mặt đĩa.
• Khi giậm bàn đạp chân (công tắc hành trình), đĩa uốn làm bằng thép mangan sẽ quay tròn.
• Chốt uốn trên đĩa chuyển động tịnh tiến vòng tròn, ép chặt và bẻ cong thanh sắt theo khuôn mẫu cố định.

4. Đảo chiều và ngắt hành trình :

• Máy tích hợp bộ điều khiển cho phép đĩa uốn có thể quay đảo hai chiều xuôi và ngược.
• Hệ thống cắm chốt hành trình bên dưới mâm giúp máy tự động dừng lại hoặc quay về vị trí ban đầu khi đạt đủ góc uốn thiết lập (như góc 45°, 90°, hoặc 180°)

IV. Ứng dụng máy uốn sắt GW40 trong thực tế :

• Thi công móng nhà: Máy giúp uốn các thanh thép chịu lực đường kính lớn thành hình dạng móc câu để liên kết chặt chẽ với bê tông móng.
• Làm khung dầm và cột: Thiết bị dùng để uốn các thanh thép dọc chính và tạo các góc cong chuẩn xác cho hệ thống khung chịu lực của tòa nhà.
• Sản xuất đai thép: Máy có khả năng uốn các loại thép cuộn, thép phi nhỏ thành hàng loạt đai vuông, đai chữ nhật để cố định dầm cột.
• Xây dựng cầu đường: Thiết bị đáp ứng việc uốn các kết cấu thép dày, đòi hỏi độ chịu lực cao trong thi công mố cầu, trụ cầu và đường cao tốc.
• Xưởng bê tông đúc sẵn: Máy hoạt động liên tục tại các xưởng sản xuất cọc bê tông, ống cống để chuẩn bị sẵn khung xương thép lõi.
