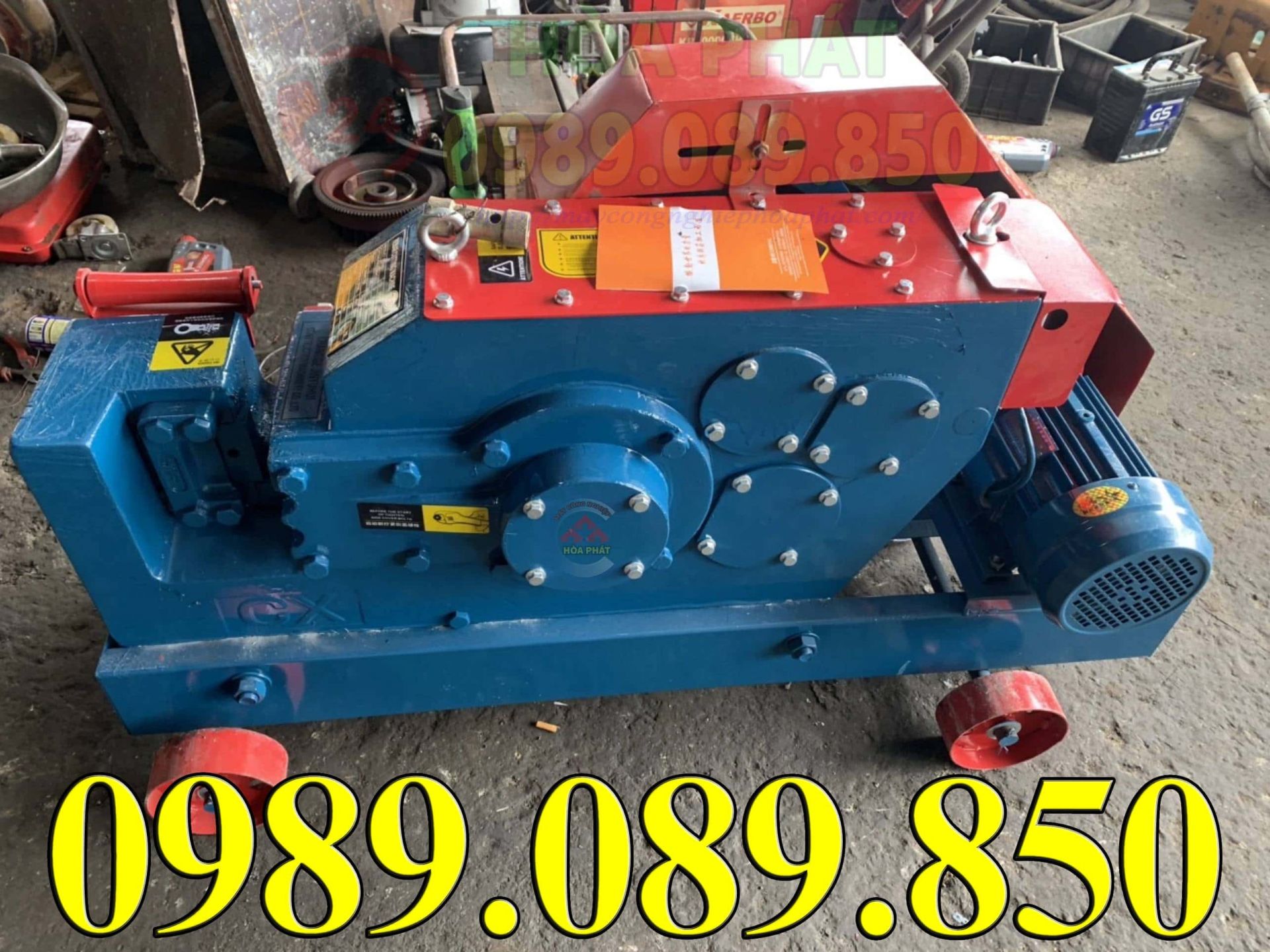

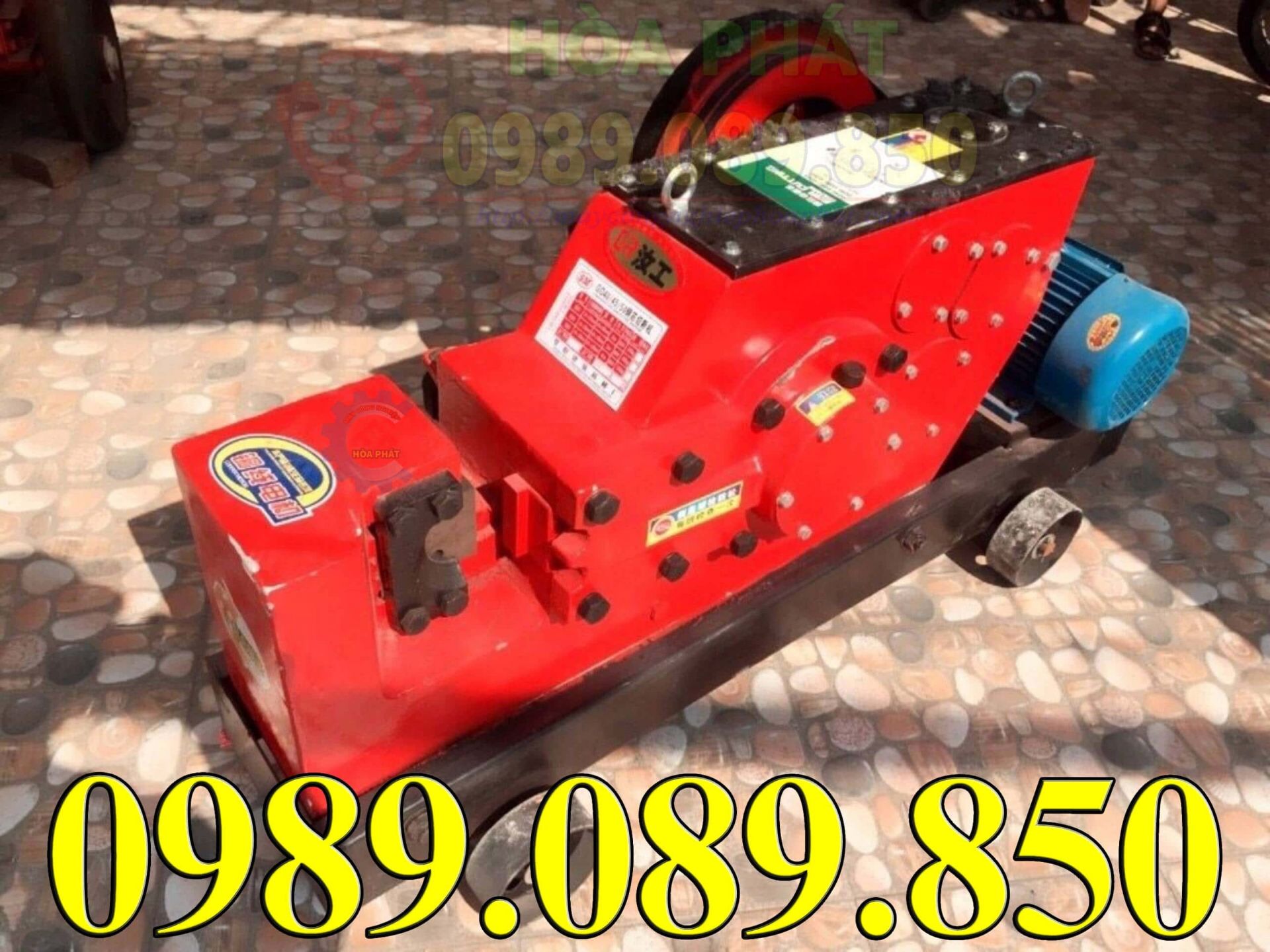

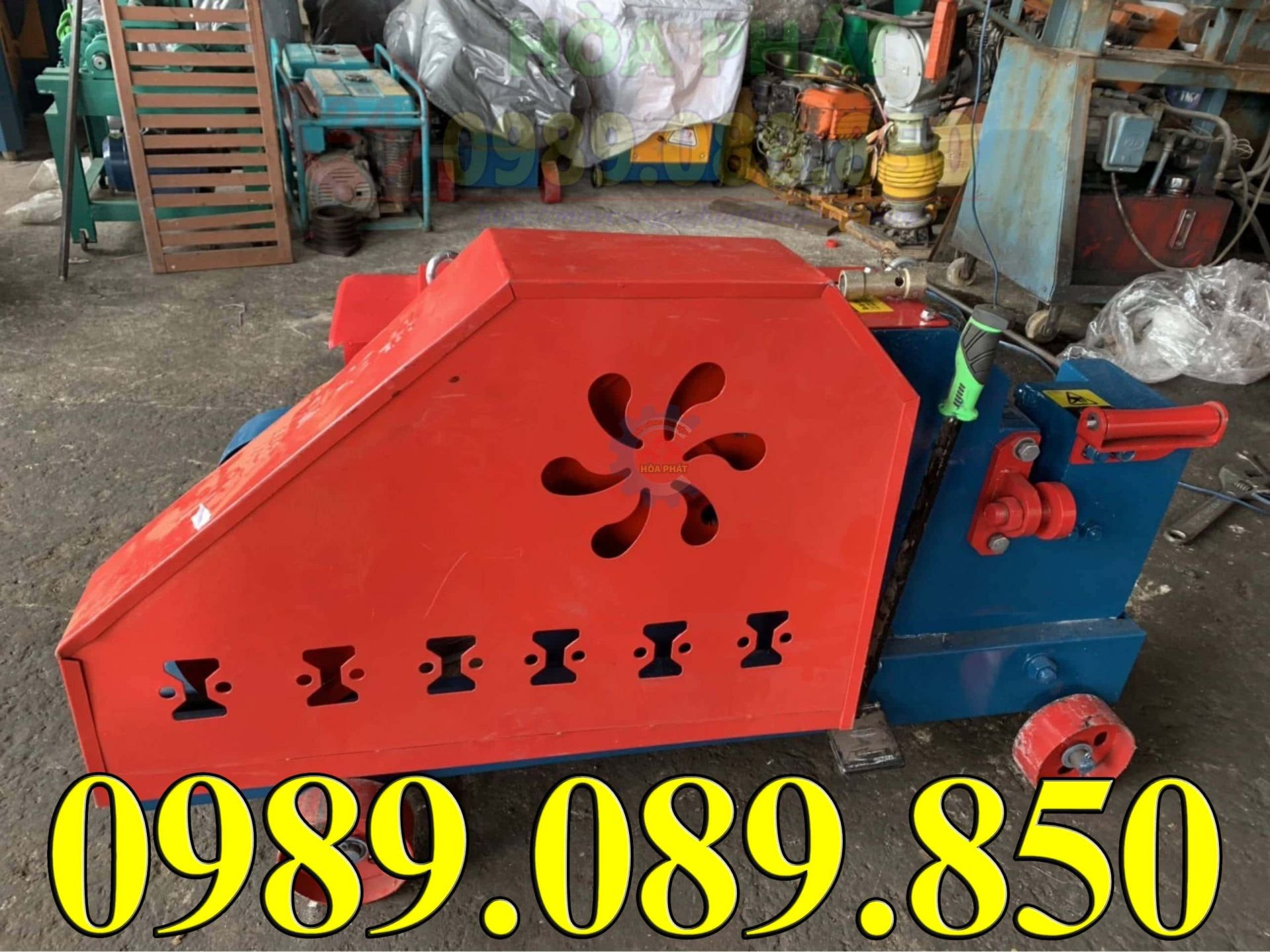

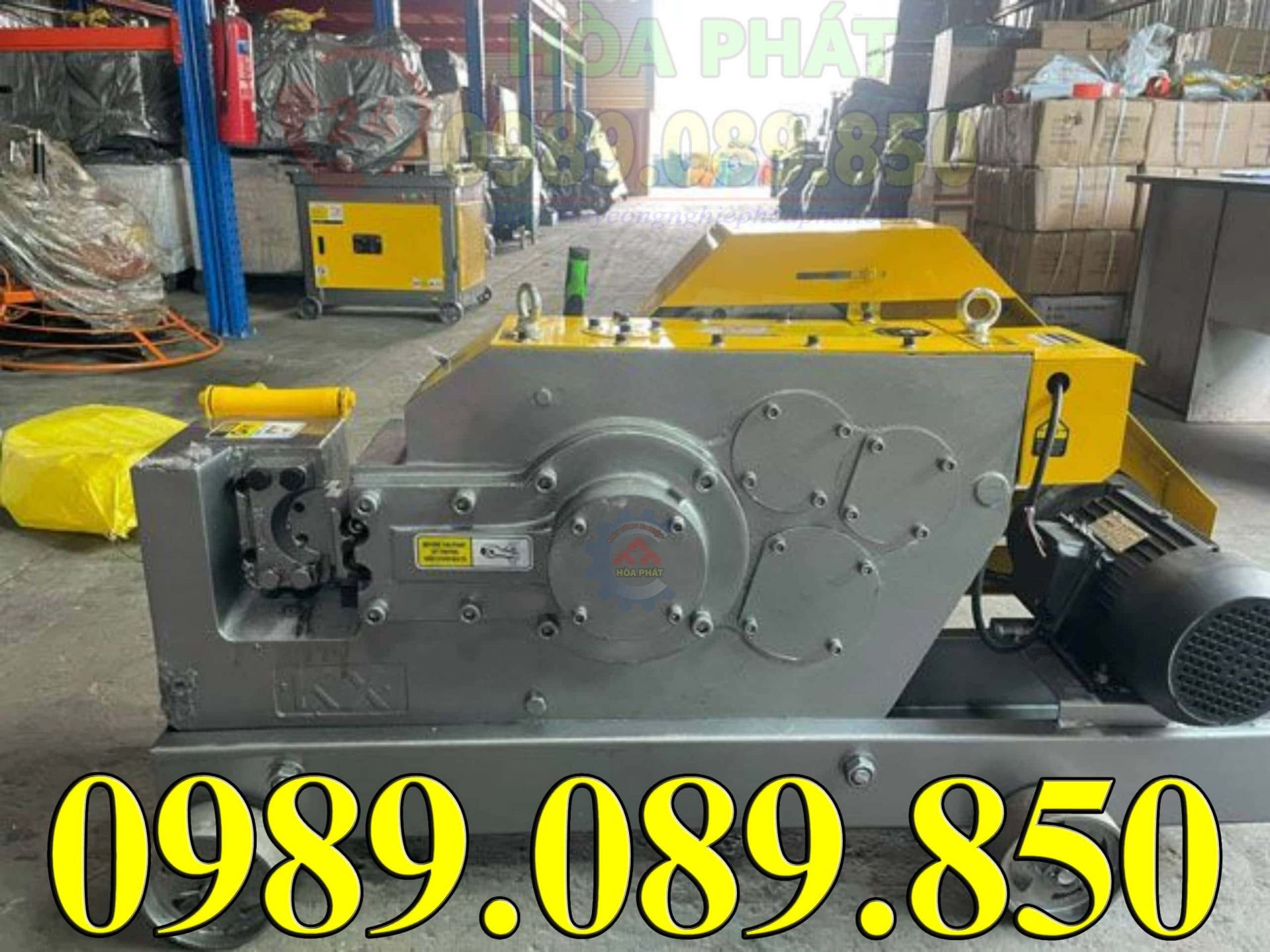

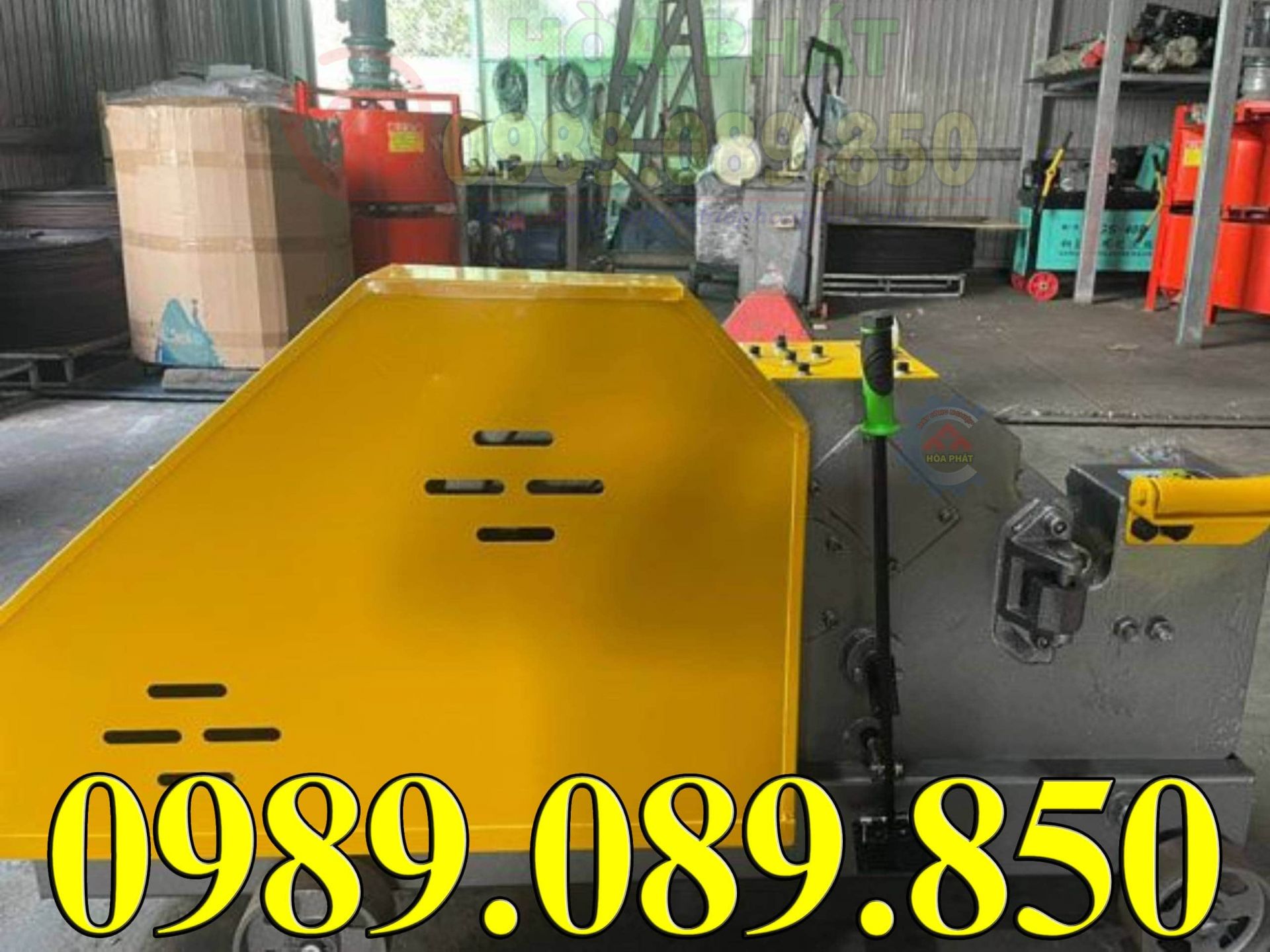

Máy cắt sắt GQ40

Máy cắt sắt GQ40 nhập khẩu Trung Quốc

I. Giới thiệu chung về dòng máy cắt sắt thép GQ :

Máy cắt sắt GQ là dòng máy cắt công nghiệp công suất lớn dùng điện cơ (hoặc thủy lực), chuyên dùng để chặt cắt các loại sắt, thép, cốt thép bê tông trong thi công xây dựng và xưởng cơ khí. Thiết bị này được coi là "xương sống" tại các công trường nhờ khả năng vận hành bền bỉ, tốc độ cắt nhanh và xử lý được các thanh thép có đường kính lớn.

II. Thông số kỹ thuật máy cắt sắt GQ40 :

• Model : GQ40
• Công suất động cơ : 3.0 kW
• Khả năng cắt tối đa : Ø6mm – Ø25mm
• Điện áp sử dụng : 380V / 50Hz (3 pha công nghiệp)
• Tốc độ vòng quay động cơ : 2880 vòng/phút
• Tần suất cắt (Tốc độ cắt) : 32 lần/phút
• Kích thước máy (D x R x C) : 1170 x 420 x 640 mm
• Hệ thống điều khiển : Tay kéo côn hoặc bằng bàn đạp
• Trọng lượng máy : 250kg
• Bảo hành : 12 Tháng

III. Cấu tạo chi tiết và nguyên lý hoạt động của máy cắt sắt GQ :

1. Cấu tạo chi tiết máy cắt GQ :

• Động cơ điện (Motor): Thường sử dụng động cơ điện 3 pha (380V) có công suất 3.0kW. Để đảm bảo độ bền cao và khả năng vận hành liên tục, lõi động cơ thường được quấn bằng dây đồng nguyên chất 100%.
• Hệ thống truyền động (Hộp số và bánh răng): Đây là bộ phận cốt lõi của máy cắt cơ. Bao gồm hệ thống dây curoa truyền lực từ động cơ vào trục, kết hợp với các cặp bánh răng giảm tốc bên trong hộp số ngâm dầu. Hệ thống này giúp nhân lực cắt lên gấp nhiều lần.
• Bộ phận lưỡi dao cắt: Gồm có 2 lưỡi dao làm bằng thép hợp kim cao cấp gia nhiệt (được tôi cứng). Một lưỡi dao được cố định vào thân máy, lưỡi dao còn lại gắn vào trục dịch động truyền lực ép tịnh tiến để chặt đứt thanh sắt.
• Hệ thống ly hợp và điều khiển: Máy trang bị tay gạt cơ khí kết hợp với bàn đạp chân (bàn đạp ly hợp). Khi người vận hành giậm chân hoặc gạt tay, hệ thống ly hợp sẽ khớp bánh răng chuyển động, kích hoạt dao cắt tịnh tiến một lần duy nhất.Thân vỏ và bệ đỡ máy: Làm bằng thép đúc nguyên khối dày dặn, có trọng lượng lớn (khoảng 250kg - 275kg) giúp máy hoạt động đầm, không bị rung lắc hay lật nghiêng khi chặt những thanh thép lớn. Bề mặt vỏ được sơn tĩnh điện chống rỉ sét.
• Hệ thống bánh xe di chuyển: Bên dưới gầm máy được trang bị 4 bánh xe bằng sắt hoặc cốt thép giúp dễ dàng kéo, đẩy và dịch chuyển máy linh hoạt trong mặt bằng công trình.

2. Nguyên lý hoạt động của máy :

• Giai đoạn chạy không tải: Khi cấp điện 380V, động cơ quay với tốc độ cao (khoảng 2880 vòng/phút), truyền động qua dây curoa làm quay bánh đà và các bánh răng trung gian trong hộp số. Lúc này, ly hợp chưa đóng nên lưỡi dao vẫn đứng yên.
• Giai đoạn thực hiện cắt: Người thợ đưa thanh sắt vào vị trí giữa hai lưỡi dao. Khi nhấn bàn đạp chân (hoặc gạt tay công tắc), ly hợp đóng, trục khuỷu quay làm đẩy lưỡi dao dịch động lao về phía trước.
• Giai đoạn kết thúc: Lực ép cực đại ép chặt và chặt đứt thanh sắt. Sau một chu trình cắt, cơ cấu lò xo và trục khuỷu kéo lưỡi dao lùi về vị trí ban đầu để chờ lượt cắt tiếp theo. Tốc độ cắt trung bình của máy đạt khoảng 32 lần/phút.

IV. Ứng dụng máy cắt sắt GQ nhập khẩu sử dụng trong thực tế :

1. Thi công xây dựng công nghiệp và dân dụng :

• Làm móng nhà: Cắt các thanh thép chịu lực kích thước lớn để đan móng bọc, móng cọc bè.
• Đổ cột và dầm: Xử lý các loại thép vằn (thép gân) làm khung xương chịu lực chính cho các tòa nhà cao tầng, nhà xưởng.
• Đan sàn: Chặt nhanh các loại thép phi nhỏ (Φ6 - Φ10) với số lượng lớn để làm lưới thép sàn bê tông.

2. Xây dựng công trình hạ tầng và cầu đường :

• Cắt thép cọc khoan nhồi: Phục vụ cho việc làm móng trụ cầu chịu tải trọng cao.
• Đúc dầm cầu bê tông: Cắt các hệ thống dầm thép dự ứng lực trước khi đổ bê tông định hình.

3. Xưởng cơ khí và nhà máy gia công kết cấu thép :

• Sản xuất khung nhà tiền chế: Cắt phôi thép vuông, thép đặc hoặc các thanh giằng kim loại trước khi đưa vào công đoạn hàn định hình.
• Gia công chi tiết máy: Cắt chia đoạn các thanh kim loại thô cán nóng để chuyển sang các công đoạn tiện, phay, mài.

4. Cơ sở kinh doanh và phân phối sắt thép xây dựng :

• Các đại lý bán sắt thép thường trang bị dòng máy này để cắt ngắn các cây thép dài 11.7m theo đúng kích thước yêu cầu của khách mua lẻ ngay tại bãi tập kết vật liệu.

Ngoài ra công ty Máy và thiết bị Hòa Phát chúng tôi còn nhập khẩu và cung cấp các thiết bị, máy móc hiện đại cùng thuộc dòng máy cắt uốn sắt thép như : máy duỗi cắt sắt thép tự động, máy cắt uốn sắt thủy lực 2 đầu. máy uốn đai uốn mỏ ULV,... phục vụ tối đa công suất giúp công việc của quý khách được hoàn thành cách nhanh chóng, hiệu quả và tiết kiệm nhiều chi phí nhất.

HÒA PHÁT - NHÀ NHẬP KHẨU VÀ PHÂN PHỐI MÁY CẮT UỐN SẮT THÉP HÀNG ĐẦU TẠI VIỆT NAM!
